Funkcje AST ™ Akronim AST ™ oznacza połączenie funkcji powiadamiania (zarządzanie alarmami), planowania i trendowania (zapis danych historycznych), które są dostępne jako funkcje automatyki urządzeń LOYTEC (serwery automatyki L-INX, L-IOB I/O obsługujące IP, sterowniki, regulatory pokojowe L-ROC, bramki L-GATE, panele dotykowe L-VIS). Funkcje AST ™ można zatem rozprowadzać w strefach i są one dostępne dokładnie tam, gdzie są potrzebne w systemie automatyki budynkowej. Funkcje AST ™ można bezproblemowo zintegrować z oprogramowaniem do zarządzania budynkiem L-WEB. Również graficzne interfejsy użytkownika, takie jak LWEB – 802/803, system zarządzania budynkiem LWEB-900 i panele dotykowe L-VIS zapewniają dostęp do rozproszonych funkcji AST™. Powiadamianie (Alarm Management)

W urządzeniu LOYTEC można zdefiniować warunki alarmu dla każdego punktu danych. Można to zrobić niezależnie od podstawowej technologii komunikacyjnej (CEA-709, BACnet, DALI, M-Bus, Modbus, KNX itd.) lub bazowego fizycznego punktu danych modułu L-IOB I/O. Alarmy generowane przez warunki alarmowe są zgłaszane do ogólnego serwera alarmów, który jest również niezależny od technologii sieciowej.

Serwer alarmowy zbiera zapisy alarmów i jest interfejsem zdalnego dostępu do tych lokalnych alarmów. Rejestry alarmów zawierają informacje o punkcie danych źródła alarmu, wartości alarmu, komunikacie alarmowym, typie alarmu (off-normalny, limit, błąd), priorytecie alarmu i stanie alarmu (alarm aktywny, potwierdzony, nieaktywny). Komunikat alarmowy rekordu może być zdefiniowany przez użytkownika i rozszerzony o zmienne symbole zastępcze. Urządzenia LOYTEC z interfejsem BACnet obsługują alarmy BACnet z wewnętrznym raportowaniem. Serwery alarmów BACnet są mapowane na obiekty klasy powiadomień BACnet (NC). Można zdefiniować warunki alarmu dla obiektów wejścia, wyjścia i wartości analogowych (AI, AO, AV) dla obiektów wejścia, wyjścia i wartości binarnych (BI, BO, BV) oraz dla obiektów wejściowych, wyjściowych i wartości o wielu stanach (MSI, MSO, MSV). Co więcej, rejestry alarmów generycznych serwerów alarmowych mogą być zgłaszane do serwerów alarmów BACnet i mogą być narażone na obiekty klasy powiadomień.

Umożliwia to zgłaszanie warunków alarmowych z innych technologii komunikacyjnych do BACnet. Korzystając z odwzorowań klienta, urządzenia LOYTEC mogą także uzyskiwać dostęp do obiektów zdalnej klasy powiadomień BACnet, na przykład do odbierania alarmów z urządzeń innych firm.Urządzenia LOYTEC dla LonMark Systems (CEA-709) obsługują transmisję alarmów za pośrednictwem nvoAlarm obiektu węzła LonMark (SNVT_alarm) i nvoAlarm_2 (SNVT_alarm_2). Dzięki temu inne urządzenia, które obsługują profil powiadamiania o alarmach LonMark, odbierają alarmy wysyłane przez urządzenia LOYTEC. Potwierdzenie alarmów na serwerze alarmowym LonMark jest zdefiniowane w specyfikacji LonMark i działa z mechanizmem RQ_CLEAR_ALARM. Alarmy z ogólnych serwerów alarmów mogą być zgłaszane do serwera alarmowego LonMark (mapowane do obiektu węzła LonMark). W ten sposób warunki alarmowe punktów danych z innych technologii sieciowych mogą być zgłaszane do systemu LonMark. Alarmy różnych serwerów alarmów mogą być wyświetlane w panelach dotykowych LWEB-900, LWEB-802/803, L-VIS.

Powiadamianie E-mail: Zintegrowany klient poczty e-mail pozwala na wysyłanie wiadomości w oparciu o określone czasy lub uruchamiane przez zdarzenia. Teksty wiadomości mogą być wielowierszowe i składać się z tekstu statycznego i zmiennych symboli zastępczych, które są oceniane w czasie transmisji i wstawiane wartości do tekstu. Ponadto dzienniki alarmów i dzienniki trendów mogą być automatycznie przesyłane jako załączniki wiadomości e-mail w formacie pliku CSV.Liczba przesyłanych wiadomości e-mail może być ograniczona. Korzystając z punktu danych wyzwalacza, transmisję e-mail można wywoływać w odpowiednim czasie lub w oparciu o zdarzenia.

Harmonogramy Planowanie odnosi się do szybkiej zmiany wartości punktów danych za pomocą harmonogramu. Harmonogram zawiera harmonogram tygodniowy, dni wyjątków (np. Dni świąteczne) i okresy dat (np. Czas wakacji). Funkcja planowania działa lokalnie na urządzeniach LOYTEC i może być włączona w zależności od włączonego punktu danych. Wszystkie urządzenia LOYTEC obsługujące funkcję planowania mają wbudowany bufor czasu rzeczywistego (RTC). Harmonogramy mogą zmieniać stan binarnego punktu danych lub wartość analogowego punktu danych. Dzieje się to niezależnie od podstawowej technologii komunikacyjnej (CEA-709, BACnet, DALI, M-Bus, Modbus, KNX itp.) Lub bazowego fizycznego punktu danych modułu L-IOBI / O.

Można tworzyć ogólne harmonogramy – takie jak ogólne trendy i alarmy – które nie są obiektami CEA-709 ani BACnet. Są one korzystne do tworzenia aplikacji niezależnych od technologii. Ogólne terminarze mogą pisać do dowolnej technologii oraz ulubionych punktów danych i są idealnym rozwiązaniem, jeśli są skonfigurowane tylko przez LWEB-900. Urządzenia LOYTEC z interfejsem BACnet używają znormalizowanego harmonogramu BACnet i obiektu kalendarza do mapowania harmonogramu. Dla każdego harmonogramu tworzony jest osobny obiekt harmonogramu BACnet. Obiekty kalendarza BACnet są używane do definiowania dni wyjątków. Obiekt harmonogramu BACnet umożliwia szeregowanie pojedynczej wartości naraz (wieloetapowej, analogowej lub binarnej).

Więcej niż jedna zaplanowana wartość lub różne typy danych na raz nie są możliwe. Korzystając z funkcji mapowania klienta, można uzyskać dostęp do odległych obiektów programu planującego BACnet. Umożliwia to odczytywanie i modyfikowanie harmonogramów urządzeń innych firm. Urządzenia LOYTEC dla LonMark Systems (CEA-709) obsługują harmonogramy CEA-709 i kalendarze CEA-709 za pomocą standardowych obiektów LonMark. W przypadku harmonogramów CEA-709 można skonfigurować więcej niż jeden punkt danych, ewentualnie o innym typie danych, dla którego można zaplanować zestaw różnych wartości naraz. Harmonogramy są wykonywane autonomicznie na urządzeniach LOYTEC.

Trending Ogólne dzienniki trendów są niezależne od technologii i umożliwiają rejestrację historycznych wartości danych w czasie. Rejestrowanie wartości punktów danych odbywa się w ustalonych odstępach czasu, na zdefiniowanej zmianie wartości lub jest wyzwalane przez punkt danych wyzwalacza. Na przykład różne dzienniki trendów z 15-minutowymi interwałami mogą nagrywać synchronicznie wyrównane do górnej części godziny. Dla każdego punktu danych warunek zmiany wartości można zdefiniować w urządzeniu LOYTEC. Trendy działają niezależnie od podstawowej technologii komunikacyjnej (CEA-709, BACnet, DALI, M-Bus, Modbus, KNX itd.) Lub bazowego fizycznego punktu danych modułu L-IOBI / O. Dzienniki trendów mogą rejestrować lokalne i zdalne punkty danych innych rozproszonych urządzeń. Pojemność dziennika trendów i trybu przechowywania (bufor liniowy lub pierścieniowy) można skonfigurować.

Urządzenia obsługujące karty SD lub posiadające port USB umożliwiają również przechowywanie danych dziennika trendów w pamięci zewnętrznej. Czas tworzenia kopii zapasowych dzienników trendów może być uruchamiany przez użytkownika na wyświetlaczu LCD lub przez określone, automatyczne warunki wyzwalania. Urządzenia LOYTEC z interfejsem BACnet mogą również wykorzystywać obiekty rejestru trendów BACnet do zapisu historycznych danych. Dostęp do tych obiektów można uzyskać za pośrednictwem sieci BACnet i udostępniać dane trendów innym urządzeniom BACnet i stacjom roboczym operatora (OWS). Każdy obiekt dziennika trendów BACnet może rejestrować dane tylko dla jednego punktu danych. Zarejestrowany punkt danych jest ograniczony do technologii BACnet, albo do lokalnego obiektu BACnet, albo do zdalnego obiektu BACnet (skonfigurowanego przez mapowanie klienta). Urządzenia LOYTEC dla LonMark Systems (CEA-709) używają ogólnych dzienników trendów.

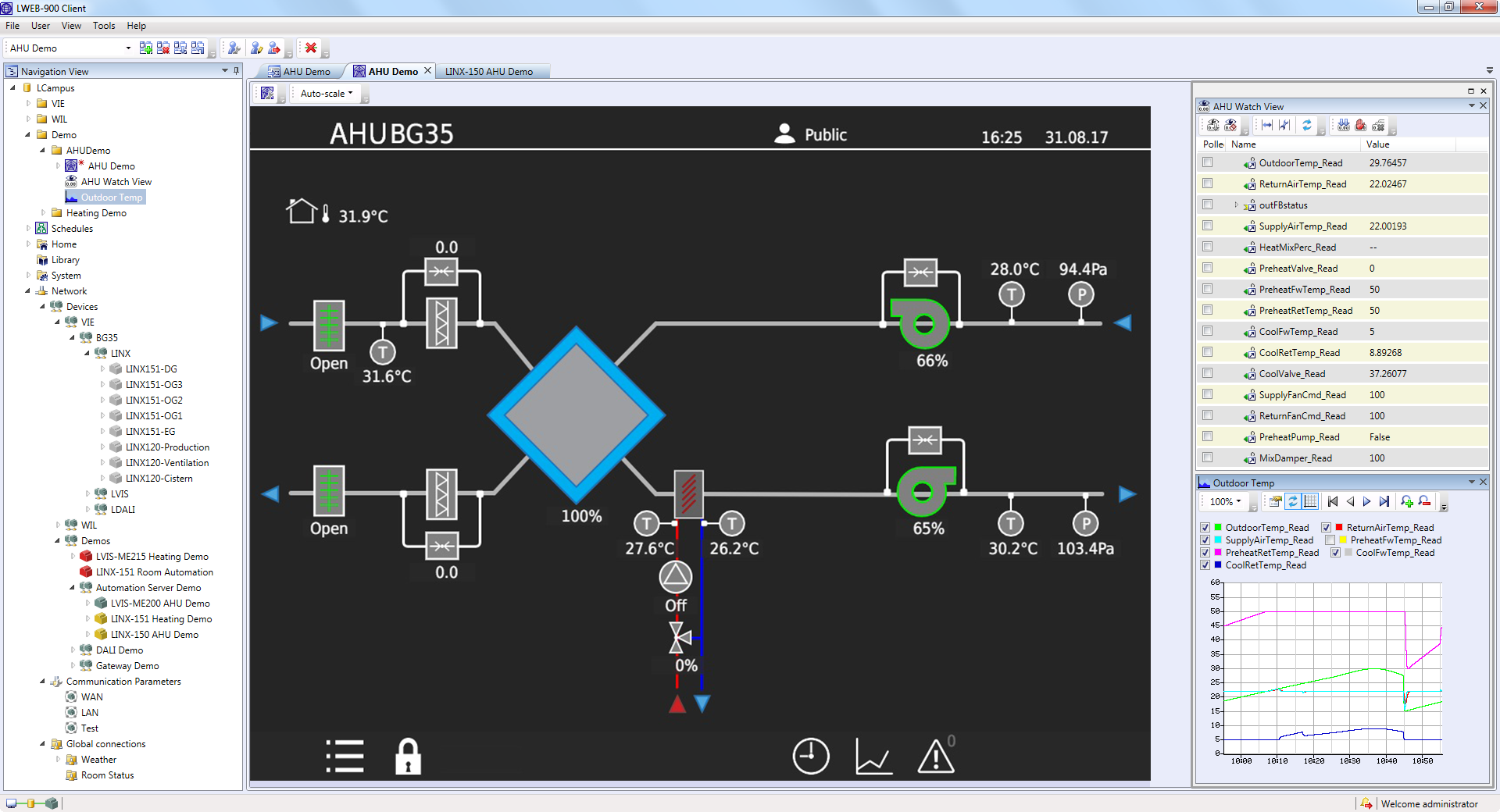

Nie istnieje żadna funkcjonalność LonMark, która pozwala na przejrzysty dostęp LonMark do danych dziennika trendów. Dane dziennika trendów różnych obiektów dziennika trendów mogą być wyświetlane przez LWEB-900, LWEB-802/803 i L-VIS. Dane trendów można wyświetlać w widoku tabeli lub na wykresie trendów. Ponadto serwer LWEB-900 umożliwia długoterminowe przechowywanie historycznych danych trendów. W tym celu rejestrowane dane są okresowo odczytywane z urządzenia i przechowywane w bazie danych. Jeśli nie ma stałego połączenia IP między serwerem L-WEB i odpowiednimi urządzeniami LOYTEC, urządzenia mogą być skonfigurowane do automatycznego wysyłania danych trendów jako załącznik e-mail do serwera L-WEB. Dane trendów można również wyeksportować jako plik CSV (przez dostęp FTP) lub zapisać na karcie SD lub pamięci USB, jeśli urządzenie to obsługuje. Dla niektórych zastosowań interesujące mogą być wartości historyczne danego punktu bazowego, zarówno ostatnie, jak i odległe. Można to osiągnąć za pomocą filtrów historycznych. Umożliwiają przetwarzanie historycznych wartości podstawowego punktu danych zgodnie z funkcją filtru. Jedna lub więcej takich funkcji może być zdefiniowanych dla każdego bazowego punktu danych.
